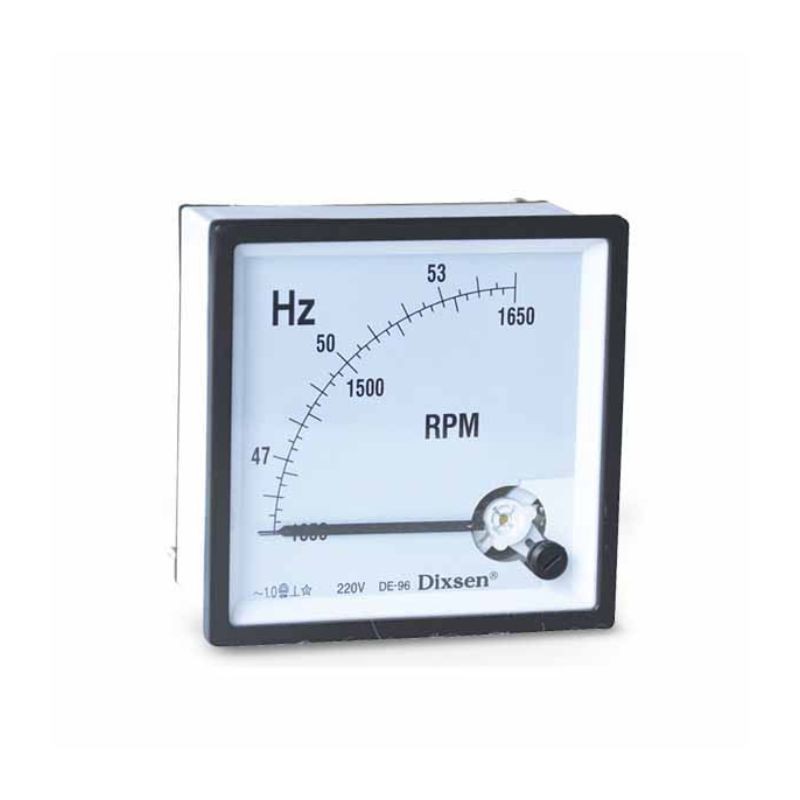

Frekvenciamérő mérő

Az RPM-frekvencia-mérő a forgási sebességet percenkénti fordulatszámban (RPM) méri az érzékelő impulzusainak érzékelésével és frekvenciájának megfelelő sebességleolvasássá alakításával.

A szálláslekérdezés elküldése

Leírás

Fordulatszám-frekvenciamérő áttekintése

Az RPM frekvenciamérő egy elektronikus vagy elektromechanikus műszer, amelyet egy tengely, tárcsa vagy más forgó alkatrész forgási sebességének mérésére terveztek, percenkénti fordulatszámban (RPM) kifejezve. Úgy működik, hogy időszakos eseményeket (például egy érzékelő impulzusait) érzékeli, és frekvenciájukat közvetlen fordulatszám-olvasássá alakítja.

Működési elv

A készülék a frekvencia mérés alapelve alapján működik:

Impulzusgenerálás: Az érzékelő érzékeli a forgási eseményeket (pl. elhaladó fogakat, visszaverődő nyomokat vagy mágneses tér változásait), és elektromos impulzusokat generál.
Frekvenciaszámlálás: A mérő egy pontos időintervallumban számolja az impulzusok számát.
RPM-számítás: A frekvencia (impulzusok másodpercenként) a következő képlet segítségével RPM-re van skálázva:

RPM=(Frekvencia × 60) / (Impulzusok száma fordulatonként).

Gyakori típusok

1. Vegye fel a kapcsolatot a fordulatszámmérőkkel

Használjon a forgó tengelyhez csatlakoztatott fizikai érintkező kereket vagy jeladót.
Alkalmas közvetlen meghajtású alkalmazásokhoz, de mechanikai kopást okozhat.

2. Nem-kontaktus fordulatszámmérők

Optikai (fotoelektromos): infravörös/LED-sugarat és fényvisszaverő markert használ.
Mágneses/Induktív: Egy közelségérzékelővel érzékeli a fogaskerekek fogait vagy mágneses célpontjait.
Lézeres fordulatszámmérők: hordozható kézi eszközök lézeres visszaverődéssel.

3. Digitális vs. analóg kijelzők

Digitális: nagy pontosságú LCD/LED kijelzők, gyakran adatnaplózó és kommunikációs interfészekkel.
Analóg: tű{0}}alapú kijelzők a valós idejű trendek{1}}megjelenítéséhez.

Kulcsfontosságú komponensek

Érzékelő/transzducer: A forgó mozgást elektromos jelekké alakítja (pl. Hall-effektus, fotodióda, induktív hangfelvétel).
Jelkondicionáló: Felerősíti, szűri és formálja a nyers impulzusokat.
Mikrokontroller/Számláló: Impulzusszámlálást dolgoz fel és RPM-számítást végez.
Kijelző egység: numerikus RPM értéket mutat.
Kimeneti interfészek (opcionális): 4–20 mA, 0–10 V, relé kimenetek vagy digitális kommunikáció (RS-485, Modbus, USB, Bluetooth).

Elsődleges alkalmazások

Ipari gépek: Motorok, szivattyúk, ventilátorok, szállítószalagok, turbinák és orsók felügyelete.
Autóipar és repülőgépipar: Motor fordulatszám mérés, próbapad tesztelése, légcsavar/rotor fordulatszám figyelése.
Laboratórium és kutatás: Kalibrálás, centrifuga fordulatszám ellenőrzése, kísérleti beállítások.
HVAC rendszerek: Ventilátor és ventilátor fordulatszám szabályozása.
Gyártás: Gyártósor sebességének figyelése és minőségellenőrzése.

Legfontosabb specifikációk

Mérési tartomány: Alacsony sebességtől (pl. 0,1 RPM) a nagy sebességig (pl. 100, 000+ RPM).
Pontosság: Általában a leolvasás ±0,1% és ±1% közötti.
Felbontás: Általában 0,1-1 ford./perc a tartománytól függően.
Válaszidő: ezredmásodperctől néhány másodpercig.
Bemeneti típusok: Impulzusjeleket fogad érzékelőktől, kódolóktól vagy mágneses hangszedőktől.

Előnyök

Nagy pontosság és ismételhetőség: A digitális feldolgozás pontos leolvasást biztosít.
Sokoldalúság: Különféle érzékelőtípusokkal és rögzítési lehetőségekkel kompatibilis.
Valós idejű figyelés: Lehetővé teszi az azonnali visszajelzést a vezérlőrendszerek számára.
Integrációs képesség: kapcsolódhat PLC-kkel, SCADA-val és adatgyűjtő rendszerekkel.

Kiválasztási kritériumok

Sebességtartomány és szükséges pontosság.
Szerelési korlátok (érintkezős és nem-kontaktus).
Környezeti feltételek (hőmérséklet, páratartalom, veszélyes területek).
Kimeneti követelmények (csak kijelző, analóg jel, digitális kommunikáció).
Tápegység (AC/DC, hurok-tápellátás vagy akkumulátor-működtetés).

A fordulatszám-frekvencia-mérő mérő az előrejelző karbantartás, a folyamatoptimalizálás és a biztonsági felügyelet alapvető eszköze gyakorlatilag minden forgó gépi alkalmazásban.
