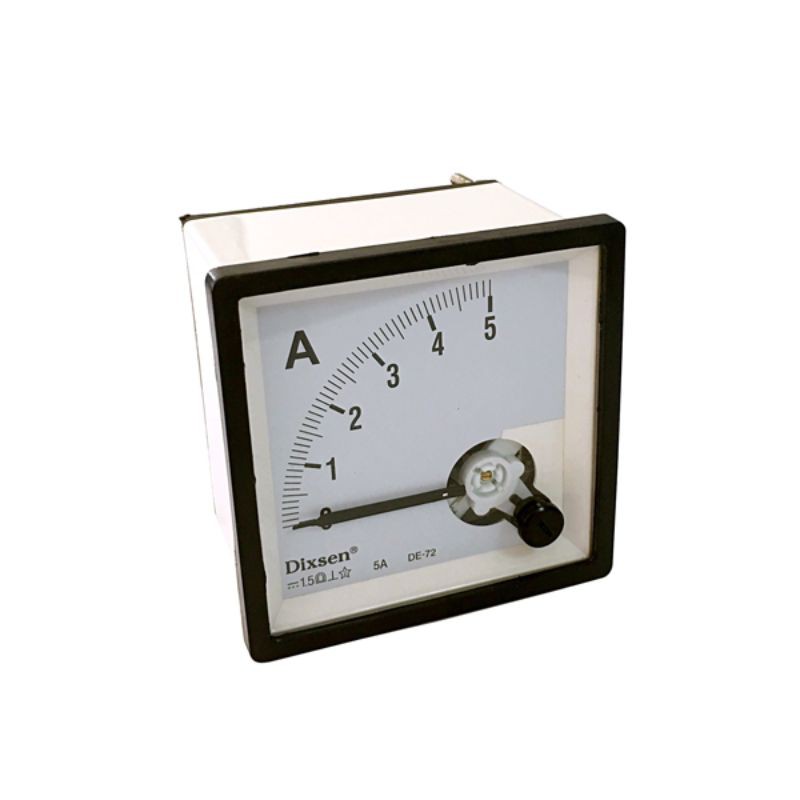

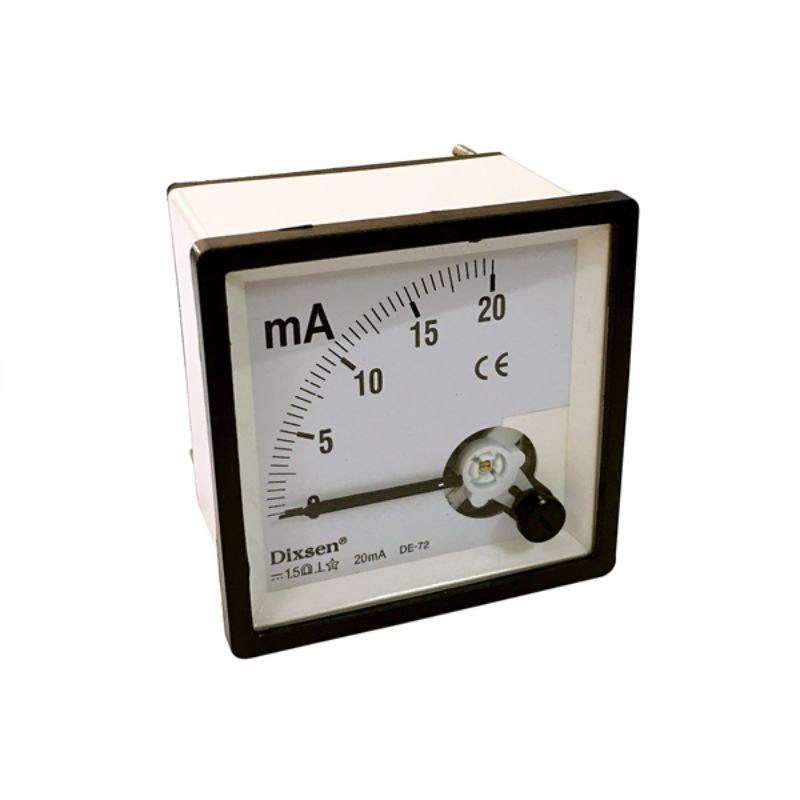

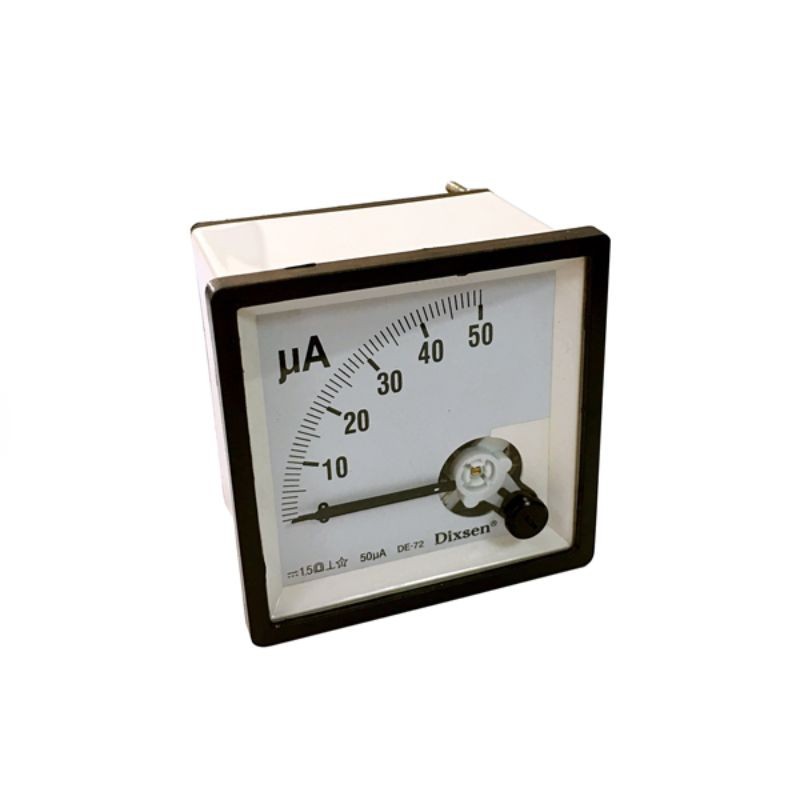

Közvetlen bemeneti egyenáramú ampermérő

A közvetlen bemeneti egyenárammérő a DC áram közvetlen mérésére sorba van kötve egy áramköri úton. Az áramút részévé válik, és minden mért áramnak át kell haladnia rajta.

A szálláslekérdezés elküldése

Leírás

Áttekintés

A közvetlen bemenetű egyenárammérő egy elektromos mérőműszer, amelyet az áramkörön átfolyó egyenáram (DC) nagyságának mérésére terveztek úgy, hogy sorba kapcsolják közvetlenül az áramkör útján. Maga az ampermérő az áramút részévé válik, és minden mérendő áramnak át kell haladnia rajta.

Alapelv és kapcsolat:

A műszer úgy működik, hogy méri a feszültségesést egy ismert, nagyon alacsony belső ellenálláson, az úgynevezett söntellenálláson. Az Ohm-törvény (I=V/R) szerint az áramerősség arányos ezzel a feszültségeséssel, amely azután áramértékként jelenik meg.

Elsődleges előnyök:

Egyszerűség és közvetlen mérés: alapvető és gyakran pontos módszert biztosít az áramméréshez.
Széles körű elérhetőség: Mikroampertől (µA) kiloamperig (kA) elérhető belső vagy külső söntekkel.
Alapozó műszer: A tápegységek, akkumulátor-monitorok és vezérlők legtöbb beépített{0}}megjelenítőjének alapelve.

Kritikus biztonsági és használati szempontok:

Az áramkört meg kell nyitni: A telepítéshez meg kell szakítani az áramkört, amit kikapcsolt állapotban kell megtenni az ívképződés és a veszélyek elkerülése érdekében.
Soha ne csatlakoztasson feszültségforráson keresztül (párhuzamosan): A közvetlen bemenetű ampermérő lényegében rövidzárlat. Ha közvetlenül egy feszültségforrásra (például akkumulátorra vagy tápegységre) csatlakoztatja, akkor rendkívül nagy áramerősség keletkezik, ami azonnali tönkremeneteli a mérőműszert, és komoly tűz- és biztonsági kockázatot jelent.
Áramérték: Soha ne lépje túl a maximális névleges áramerősséget. A túláram túlmelegszik és tönkreteszi a belső sönt vagy mozgást.
Ügyeljen a polaritásra: A nem megfelelő polaritás károsíthatja a mérőt.

Összefoglalva, a közvetlen bemenetű egyenárammérő a szabványos és gyakran a legpontosabb eszköz az egyenáram vonali-mérésére. Működését a kötelező soros csatlakozás, a nagyon alacsony belső ellenállás, valamint a polaritás és áramhatárok szigorú betartása határozza meg a pontos mérés és a biztonságos használat érdekében.

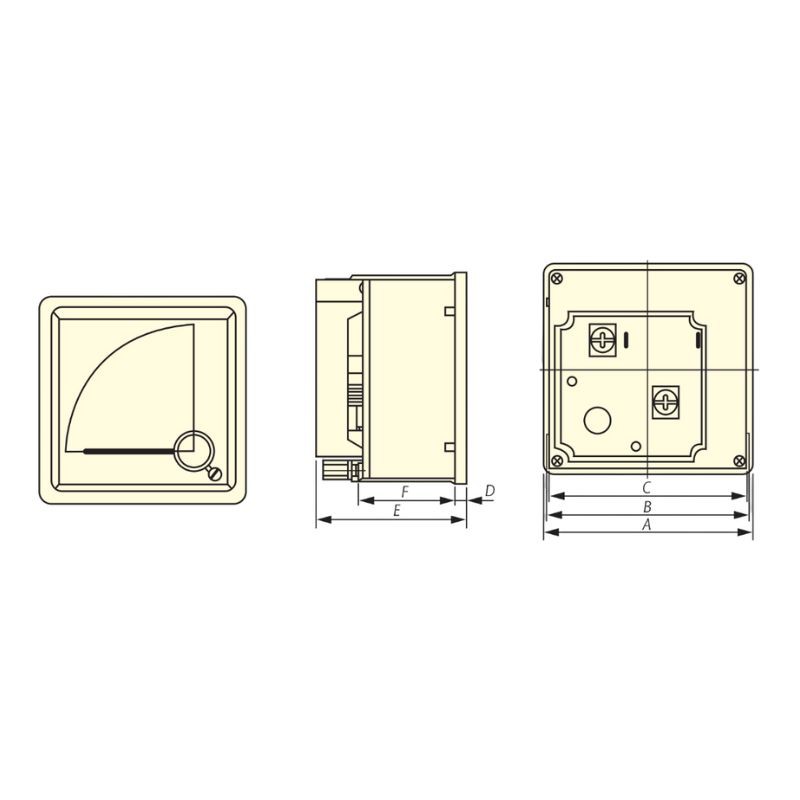

Paraméterek
