Alacsony feszültségű háromfázisú CT

A DIXSEN QC3N1-25 egy integrált három-fázisú szilárd magos, alacsony feszültségű háromfázisú CT. DIN-sínre szerelhető, három CT-t egyesít egyetlen kompakt egységben az MCCB-k mellé történő közvetlen telepítéshez. Szabványos 5A-es jelet ad ki a méréshez vagy a relékhez, lefedve a 60A és 125A közötti primer áramokat.

A szálláslekérdezés elküldése

Leírás

Háromfázisú áramváltó alacsony-feszültségű alkalmazásokhoz

1.Alapvető magyarázat

Ez az eszköz egy három{0}}fázisú áramváltó, amelyet precíz elektromos mérésre és védelemre terveztek alacsony-feszültségű (jellemzően 1000 V AC vagy annál kisebb feszültségű) energiaellátó rendszerekben. A nagy primer áramokat szabványosított, izolált szekunder jelekké alakítja, amelyek alkalmasak felügyeleti és vezérlőberendezésekre.

2.Előnyök

Integrált kialakítás: Három mérési csatornát egyesít egyetlen kompakt házban, csökkentve a panelek helyét és a telepítés bonyolultságát.

Nagy megbízhatóság: Szilárd{0}}magos vagy osztott-magos konstrukciót használ a stabil teljesítmény és a minimális jeltorzítás érdekében.

Könnyű telepítés: A DIN{0}}sínre vagy közvetlen-panelre szerelhető gyors telepítést tesz lehetővé megszakítók vagy gyűjtősínek mellett.

Széleskörű kompatibilitás: Szabványos 1A vagy 5A szekunder áramot ad ki, kompatibilis a legtöbb energiamérővel, védőrelével és adatgyűjtővel.

3. Alkalmazás

Energiafelügyelet: Al-mérés és áramminőség-elemzés kereskedelmi épületekben és ipari létesítményekben.

Rendszervédelem: Túláram- és hibaérzékelés motorvezérlő központokban (MCC) és kisfeszültségű elosztótáblákban.

Megújuló integráció: Hálózathoz{0}}kötött árammérés PV-inverterekben és akkumulátortároló rendszerekben.

Folyamatautomatizálás: Terhelésfelügyelet és vezérlés a gyártásban és a gépekben.

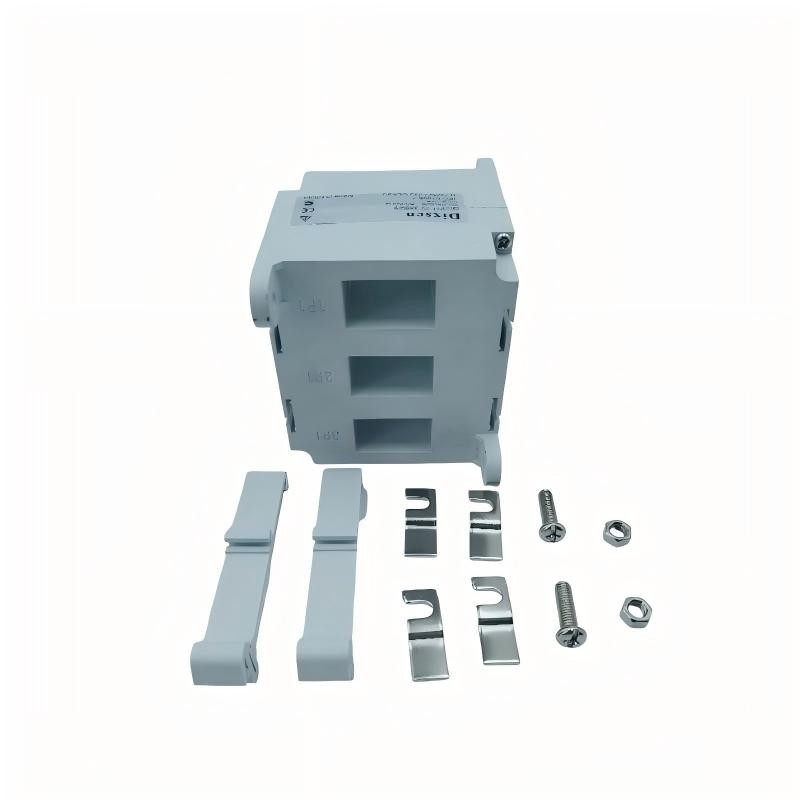

DIXSEN QC3N1-25 integrált három-fázisú szilárdmagos áramtranszformátor

Termék áttekintése

A DIXSEN QC3N1-25 egy nagy-teljesítményű, teljesen integrált három-fázisú szilárd-magos, alacsony feszültségű háromfázisú CT, amelyet precíziós mérésre és megbízható védelemre terveztek kis-feszültségű háromfázisú váltakozó áramú rendszerekben. Unibody kialakítása három független mérési csatornát foglal magában egyetlen, robusztus házban, így kompakt és áramvonalas megoldást kínál a modern elektromos panelekhez.

Alapvető tervezés és kivitelezés

Szilárd-magos (toroidális) technológia: A zárt-hurkú, laminált szilíciumacél maggal ez a kialakítás nagy mágneses hatékonyságot, kiváló pontosságot és kivételes hosszú távú stabilitást biztosít. A szilárd-mag felépítés minimalizálja a mágneses szivárgást, kiváló linearitást biztosít, és nagyobb ellenállást biztosít a rövidzárlati-áramokkal szemben, mint az osztott mag alternatívái.

Integrált három-az egyben{1}}architektúra: Három pontosan egyező CT-egység gyári-igazítása és tokozása. Ez garantálja az azonos elektromos jellemzőket (arány, fázisszög, terhelés) minden fázisban (L1, L2, L3), kiküszöbölve a mérési eltéréseket, amelyek a nem illesztett egyedi CT-k használatából származhatnak.

Kompakt és strapabíró ház: A lángkésleltető, -nagy-szilárdságú műszaki műanyagból (pl. PBT) készült ház megbízható szigetelést biztosít (0,72 kV-ig terjedő rendszerekhez), mechanikai védelmet és ellenáll a környezeti tényezőknek, például a páratartalomnak és a pornak.

Telepítési és alkalmazási előnyök

DIN-sínre szerelés (TS35): Gyors,{1}}szerszám nélkül szerelhető szabványos DIN-sínre szerelhető elosztótáblákon, motorvezérlő központokon (MCC-k) és panelházakon belül. Ez drasztikusan csökkenti a telepítési időt és költséget.

Közelség az MCCB-ekhez: Vékony profilja lehetővé teszi a közvetlen felszerelést a Molded Case Circuit Breakers (MCCB) mellé, minimalizálva az elsődleges kábelek futásait és optimalizálva a panel elrendezését. A primer vezető közvetlenül áthalad a megfelelő nyíláson.

Egyszerűsített bekötés: Az integrált egységhez csak egy rögzítési pont és egy szekunder kivezetés szükséges, ami jelentősen csökkenti a vezetékezés bonyolultságát és a lehetséges csatlakozási hibákat a három különálló CT bekötéséhez képest.

Miért válassza a QC3N1-25-öt?

A DIXSEN QC3N1-25 alacsony feszültségű háromfázisú CT a pontosság, a megbízhatóság és a telepítési hatékonyság optimális egyensúlyát képviseli. A három szilárd-magos CT egyetlen DIN-sínre{6}}szerelhető egységbe integrálásával kiküszöböli a különálló alkatrészekkel kapcsolatos hely-, költség- és konzisztencia-problémákat, így tiszta, professzionális és nagy teljesítményű megoldást biztosít a háromfázisú áramméréshez közvetlenül az áramkör védelmi pontján.

Paraméterek
